Técnica profissional para desenvolvimento rápido e eficiente de projetos arquitetônicos
O Grey Boxing é uma técnica fundamental para acelerar o processo de modelagem 3D, permitindo que arquitetos e designers explorem rapidamente diferentes soluções espaciais antes de se comprometer com detalhes específicos. Esta metodologia revoluciona a forma como desenvolvemos projetos no SketchUp.
🎯 O que é Grey Boxing?
Grey Boxing é o processo de criar volumes simples e abstratos que representam os principais elementos espaciais de um projeto, sem se preocupar inicialmente com detalhes, materiais ou acabamentos específicos.
- Foco nas proporções e relações espaciais
- Geometria simplificada e blocos básicos
- Iteração rápida de diferentes soluções
- Base sólida para refinamento posterior
Vantagens do Grey Boxing
⚡ Velocidade
- Modelagem 10x mais rápida
- Teste múltiplas alternativas rapidamente
- Menos tempo gasto em detalhes prematuros
- Foco na essência do projeto
🎨 Criatividade
- Maior liberdade para experimentar
- Reduz o medo de "estragar" o modelo
- Estimula soluções inovadoras
- Processo menos intimidante
💼 Eficiência
- Melhor comunicação com cliente
- Validação precoce de conceitos
- Menos retrabalho posterior
- Economia de recursos computacionais
🎯 Precisão
- Foco nas proporções corretas
- Melhor compreensão espacial
- Identificação precoce de problemas
- Base sólida para detalhamento
Workflow Grey Boxing no SketchUp
Análise Programática
Identifique os principais ambientes e suas funções antes de começar a modelar.
- Liste todos os ambientes necessários
- Defina hierarquia de importância
- Estabeleça relações entre espaços
- Considere fluxos de circulação
Criação de Volumes Base
Use apenas formas geométricas simples: cubos, cilindros e prismas básicos.
Ferramentas Essenciais
- Rectangle Tool: Para plantas básicas
- Push/Pull: Para criar volumes
- Move Tool: Para ajustar posições
- Scale Tool: Para ajustar proporções
Organização por Layers
Organize diferentes elementos em layers específicos para controle de visibilidade.
- GB_Estrutura: Elementos estruturais básicos
- GB_Ambientes: Volumes dos ambientes
- GB_Circulacao: Areas de circulação
- GB_Referencias: Cotas e anotações
Teste e Iteração
Experimente diferentes configurações rapidamente sem medo de "destruir" o trabalho.
- Salve versões diferentes do estudo
- Use grupos para mover blocos completos
- Teste diferentes orientações
- Valide com vistas de diferentes ângulos
Técnicas Avançadas
Codificação por Cores
Utilize diferentes cores para representar diferentes tipos de espaços ou funções, facilitando a leitura do modelo.
Estudos de Massa
Use o Grey Boxing para estudar a volumetria externa do projeto e sua relação com o entorno.
- Análise de insolação com volumes simples
- Estudo de ventilação e orientação
- Relação com construções vizinhas
- Impacto visual no contexto urbano
Estudo de Caso: Joalheria Boutique

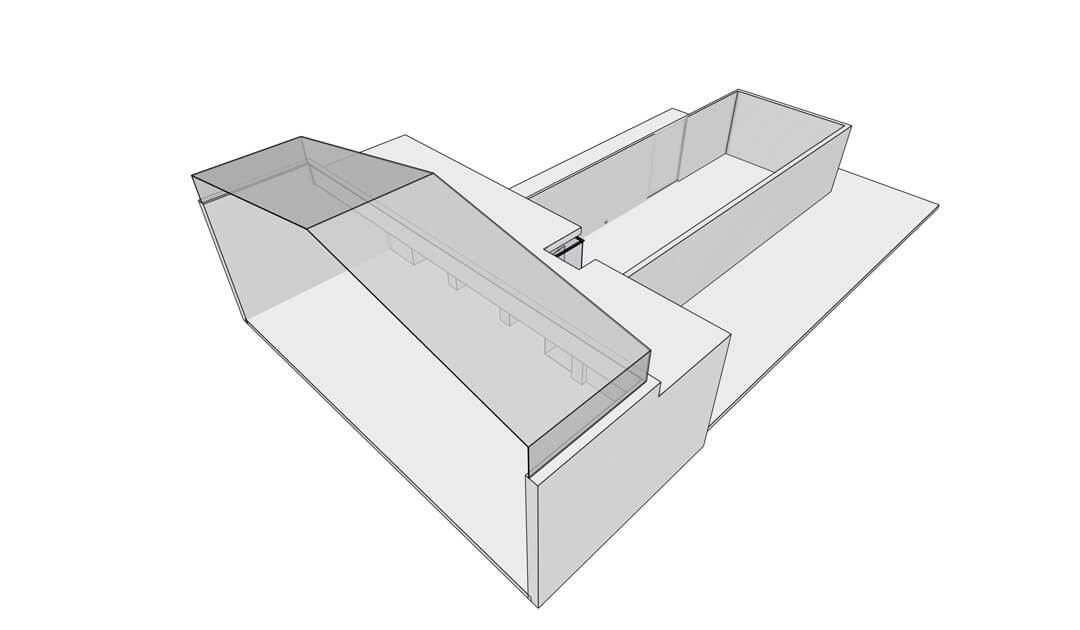

Análise inicial do espaço da joalheria boutique
O estudo de caso abaixo é um exemplo de uma joalheria boutique. O que torna o SketchUp e Layout únicos é a forma como o modelo 3D é atualizado no Layout cada vez que uma mudança é feita. Isso permite iteração rápida durante reuniões de design sendo traduzida no Layout para um PDF enviável para aqueles que não fazem parte da reunião ou que preferem um formato impresso em papel para fazer anotações.

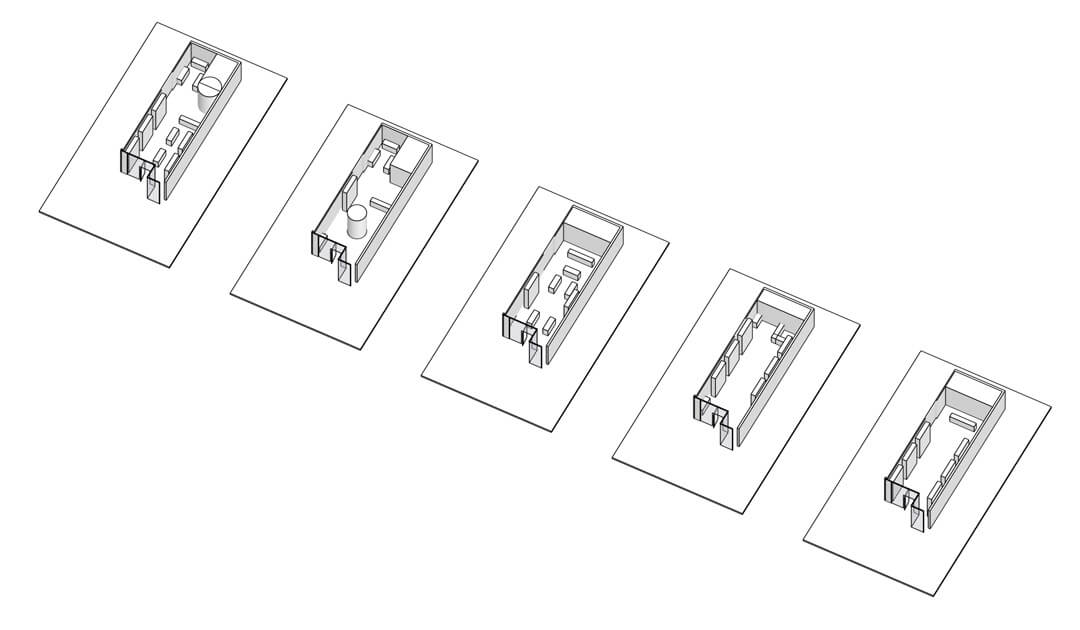

Múltiplas iterações de layout testadas rapidamente
Considerações Iniciais de Design
Neste estudo de caso, no estágio mais inicial do design, consideramos a entrada da loja pelo corredor do shopping e consideramos o layout em relação à entrada.

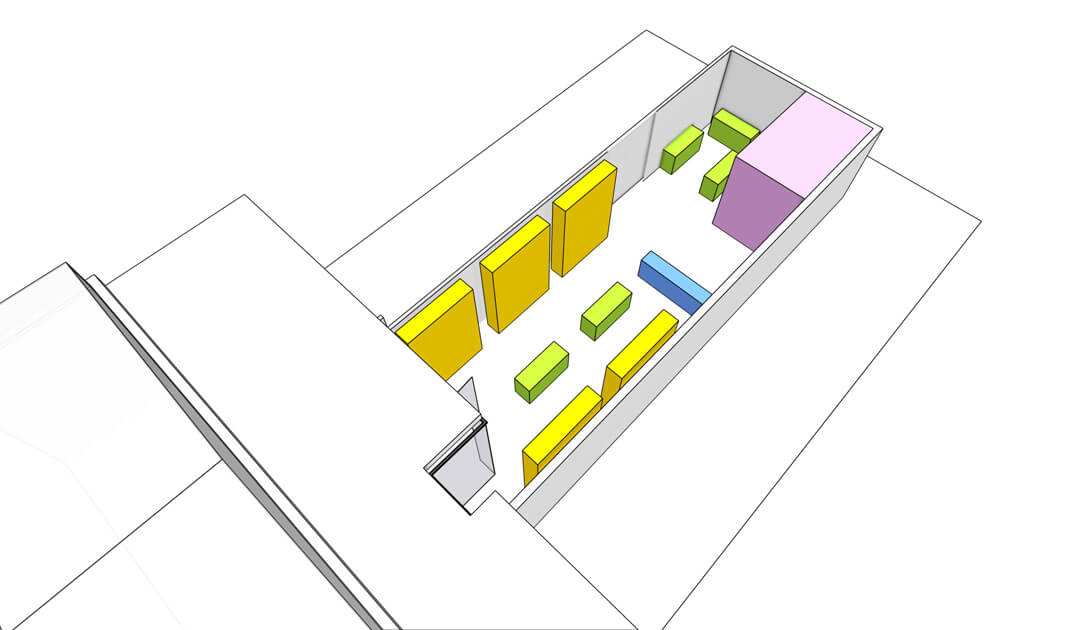

Estudos de fluxo e circulação no espaço comercial
Para as várias zonas privadas de atendimento e experiência do cliente, consideramos múltiplos layouts para criar o fluxo na loja.

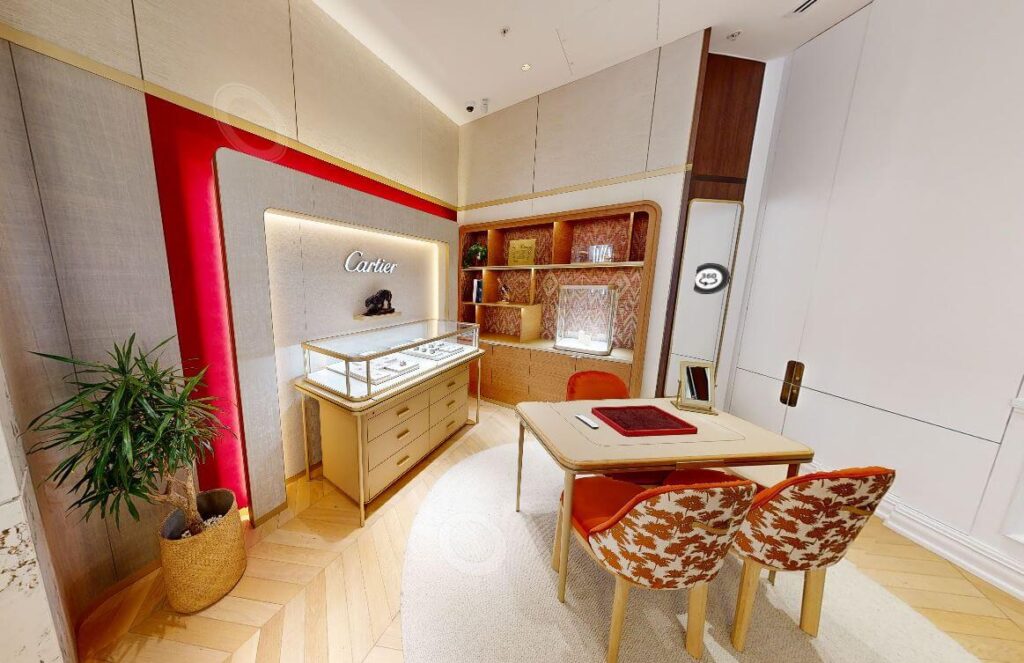

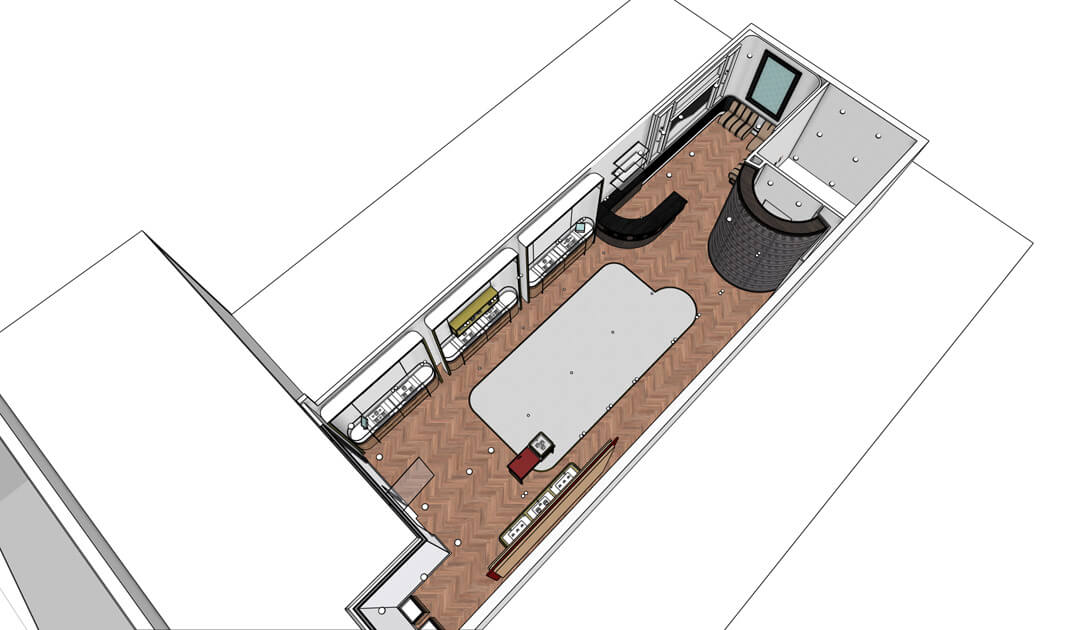

Projeto final com detalhes de acabamento e ambientação
Conforme ficamos mais alinhados entre as partes interessadas, decidimos por um fluxo e direcionamos nossa atenção para branding, sinalização, props de display, integração de tecnologia, atmosfera, aroma e música.
Transição para Modelo Detalhado
Após validar o conceito com Grey Boxing, faça a transição gradual para o modelo detalhado.
Estratégia de Refinamento
- Mantenha o modelo Grey Box como referência - Salve uma cópia antes de começar o detalhamento
- Refine por etapas - Não tente detalhar tudo de uma vez
- Comece pelos elementos principais - Estrutura, vedações básicas
- Adicione progressivamente - Aberturas, materiais, mobiliário
- Mantenha a organização - Use layers e grupos consistentemente
Casos de Uso Práticos
🏠 Projetos Residenciais
Perfeito para estudar layouts e fluxos familiares
- Validação de programa arquitetônico
- Teste de diferentes configurações
- Apresentação conceitual para cliente
🏢 Projetos Comerciais
Essencial para otimizar layouts operacionais
- Estudo de fluxos de trabalho
- Otimização de espaços
- Análise de rentabilidade por m²
🎓 Projetos Educacionais
Ideal para definir zoneamentos funcionais
- Separação de áreas por idade
- Fluxos de segurança
- Áreas de convivência e aprendizado
🏥 Projetos Especiais
Fundamental para atender normas específicas
- Fluxos setorizados
- Áreas técnicas e operacionais
- Conformidade normativa
💡 Dica Profissional
Regra dos 80/20: Use Grey Boxing para resolver 80% das decisões espaciais fundamentais antes de investir tempo nos 20% de detalhes. Esta abordagem não apenas acelera o processo, mas também resulta em projetos mais coerentes e bem resolvidos espacialmente.
