Aprenda a usar a extensão Shape Bender para transformar geometrias retas em curvas complexas no SketchUp. Esta ferramenta poderosa é essencial para criar elementos curvos profissionais em seus projetos arquitetônicos.
O que é o Shape Bender?
O Shape Bender é uma extensão gratuita do SketchUp que permite dobrar e deformar geometrias ao longo de curvas definidas pelo usuário. É especialmente útil para criar elementos como:
- Corrimãos curvos e guarda-corpos
- Molduras e perfis arquitetônicos
- Elementos decorativos em espiral
- Tubulações e dutos curvos
- Textos e logotipos deformados
Instalação da Extensão
- Acesse Window > Extension Warehouse
- Pesquise por "Shape Bender"
- Clique em Install
- Reinicie o SketchUp para ativar a extensão
Como Usar o Shape Bender
Passo 1: Prepare sua Geometria
Crie o objeto que deseja dobrar. Pode ser um perfil simples ou uma geometria mais complexa.
Passo 2: Desenhe a Curva de Referência
Use a ferramenta Arc ou desenhe à mão livre a curva ao longo da qual você quer dobrar sua geometria.
Passo 3: Execute o Shape Bender
- Selecione sua geometria
- Acesse Extensions > Shape Bender
- Clique na linha de referência (reta)
- Clique na curva de destino
- Confirme a operação
Técnicas Avançadas
Posicionamento Preciso
Para resultados mais precisos, alinhe sua geometria com a linha de referência antes de aplicar o Shape Bender.
Trabalhando com Componentes
Transforme seus objetos em componentes antes de usar o Shape Bender para manter a editabilidade e facilitar repetições.
Curvas Complexas
Use múltiplas operações de Shape Bender para criar curvas em várias direções.
Aplicações Práticas
Corrimãos Curvos
Perfeito para criar corrimãos que seguem escadas curvas ou rampas em espiral.
Elementos Decorativos
Crie molduras, frisos e outros elementos arquitetônicos com curvaturas personalizadas.
Texto Curvado

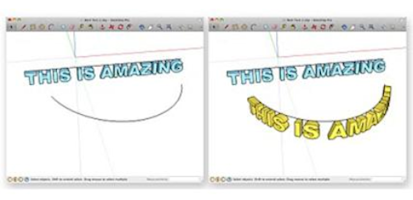

Transforme texto 3D em letreiros curvos para sinalização e logos.
Dicas e Truques
- Linha de Referência: Sempre crie uma linha reta como referência inicial
- Geometria Simples: Comece com formas simples antes de tentar geometrias complexas
- Backup: Sempre faça uma cópia do modelo original antes de aplicar o Shape Bender
- Limpeza: Use a extensão CleanUp³ após aplicar o Shape Bender para otimizar a geometria
Limitações e Soluções
Geometria Muito Complexa
Simplifique a geometria antes de usar o Shape Bender, depois adicione detalhes.
Curvas Muito Acentuadas
Divida curvas muito fechadas em segmentos menores para evitar distorções.
Conceitos-Chave Aprendidos
- Deformação Paramétrica: Shape Bender permite deformações precisas ao longo de curvas
- Linha de Referência: Essencial para controlar o resultado da deformação
- Aplicações Versáteis: Útil desde elementos estruturais até detalhes decorativos
- Workflow Otimizado: Economiza tempo significativo em modelagem de curvas complexas
O Shape Bender é uma ferramenta indispensável para qualquer usuário de SketchUp que trabalha com elementos curvos. Dominar esta extensão abre possibilidades criativas ilimitadas em projetos arquitetônicos e de design.
